Status dei prototipi al April 10, 2021 6:20 AM. Le sezioni in blu e rosso sono parti nuove individuate rispetto al diagramma della settimana precedente, mentre le bande più sottili indicano l’unione di due componenti.
Static fire
Test a temperatura criogenica
RUD
Volo
Atterraggio riuscito
Nuove parti di SuperHeavy
Nuove parti di Starship
Qui è disponibile l’immagine ad alta risoluzione, mentre l’evoluzione di tutti i prototipi si può trovare qui.
una possibile spiegazione su a cosa serva l’ogiva di StarShip senza il serbatoio sulla cima e con delle strane strutture al posto degli alettoni che è stata posizionata all’interno della gabbia di pali bianchi è che si tratti di un elemento su cui effettuare test strutturali, per verificare la corrispondenza della costruzione della parte anteriore della nave spaziale alle massime sollecitazioni del lancio.
prima di installare la punta nera che si vede nelle immagini da Boca Chica, all’interno dell’ogiva è stato inserito un enorme martinetti idraulico che dovrebbe sollecitare la struttura con una forza equivalente a quella che dovrà sostenere StarShip al raggiungimento della massima pressione aerodinamica (maximum aerodynamic pressure o Max-Q) durante il lancio
ho idea che l’header tank del metano verrà prima o poi riposizionato. Lì è un bel limite a come possa essere il fairing e coma possa essere estratto il carico.

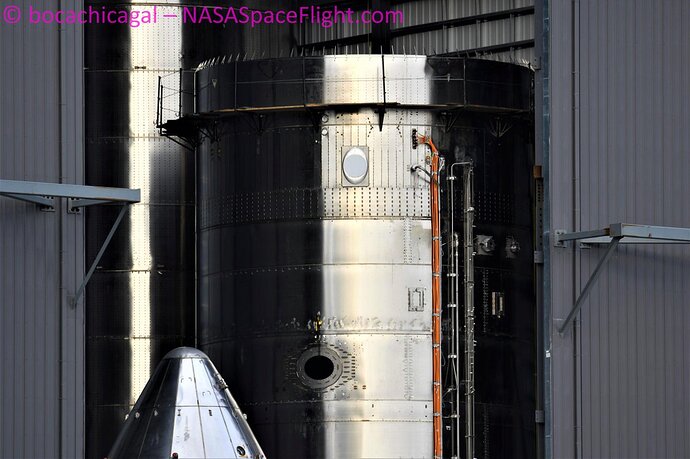

A conferma del fatto che si tratta di test strutturali, c’è questo dettaglio (tratto da uno screenshoot di nasaspaceflight attività del 9 aprile) nel quale si notano bene dei disegni color giallo, che di solito vengono impiegati per misure ottiche a distanza, quindi per rilevare deformazioni dopo aver applicato un carico.

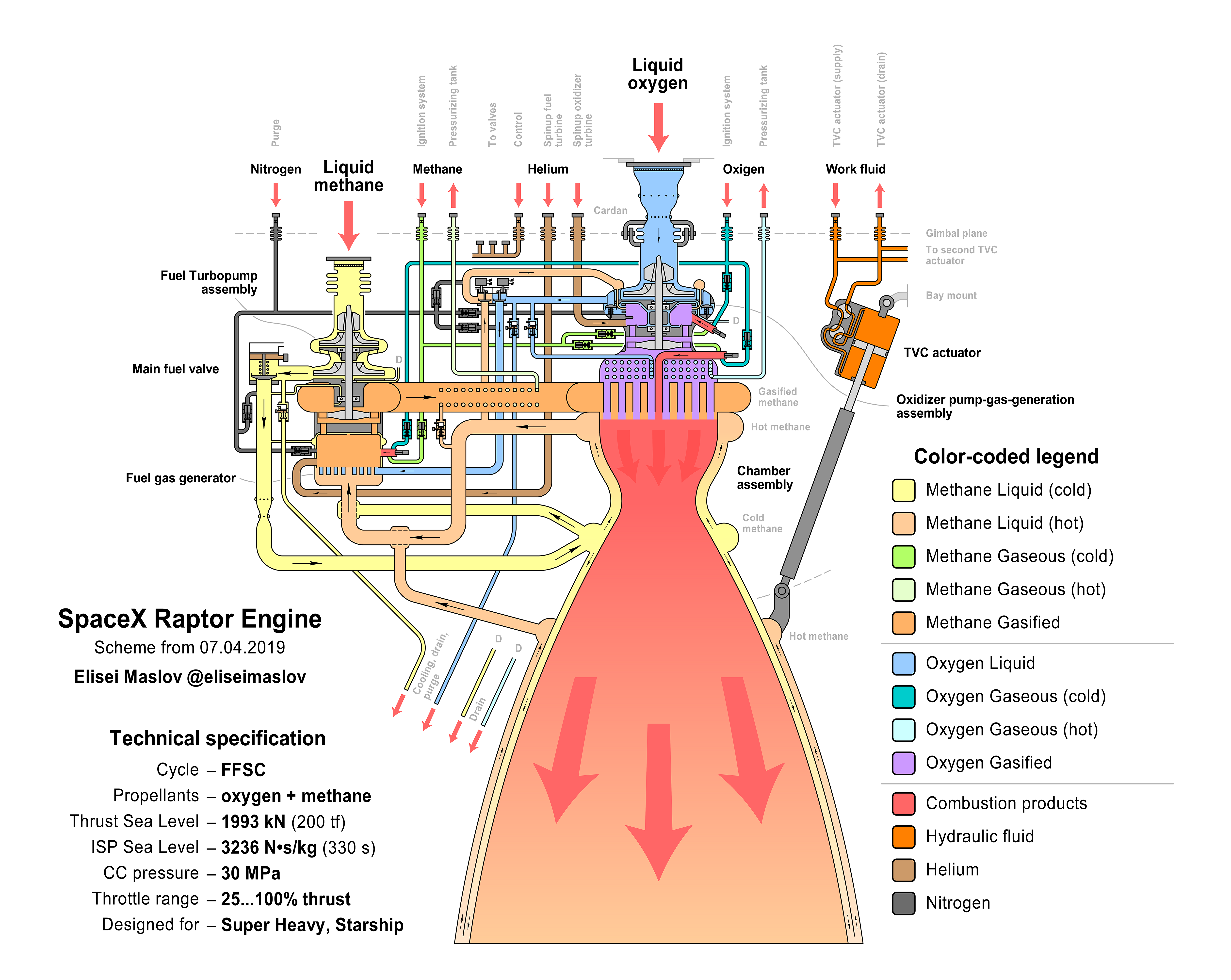

Ho una domanda… allora io so che durante il volo la pressurizzazione viene effettuata in modo autogeno grazie ai raptor, ma quando è a terra per caricare il propellente, viene prima pressurizzato con i gas giusto? E usano il metano per il serbatoio del metano e l ossigeno per quello dell ossigeno no? O sbaglio completamente?
Se vedi le immagini della Starship User Guide di SpaceX si può notare che l’apertura della cargo bay non arriva fino alla punta, dove quindi può tranquillamente rimanere il serbatoio di ossigeno per il landing.
