Visita a ESOC - 1

[IK1ODO]

Venerdì scorso ho approfittato di un viaggio di lavoro in Germania per unire l’utile al dilettevole e visitare la sede dell’ESOC a Darmstadt. Il nostro grande Admin mi ha fatto da eccellente guida. Visita assolutamente da VIP e super-space-geek - fantastica!

Dividerò il materiale in diversi post, le foto sono tante. Per cominciare, la sede, appena fuori Darmstadt.

Iniziamo dalle control rooms. Questa è la storia della control room principale, dagli anni '60…

1970…

1980…

Fine millennio

e 2012

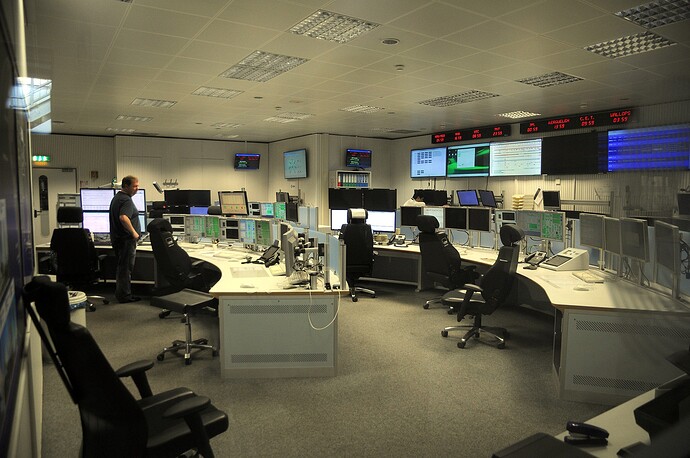

Oggi è così:

Abbiamo iniziato la visita dalle sale controllo specialistiche e delle varie missioni. Flight dynamics:

Network operations center:

Il controllo missione di Copernicus e Sentinel:

e poi la sala di controllo dei satelliti di osservazione della Terra:

edit: sistemate le foto storiche della sala controllo

(continua)

[IK1ODO]

Continuo con patch di missioni storiche e cimeli spaziali. Da qui è passata l’esplorazione spaziale!

Fa un certo effetto per un outsider…

una meravigliosa foto della valle Marineris

e ovviamente ExoMars:

Questo è quel che succede quando esplode un Ariane 5 … volo 501, con i satelliti Cluster

Saletta delle missioni planetarie, con i Cluster e Mars Express

Modello di Rosetta in configurazione di lancio

Il radar di Marsis, che vola su Mars Express ed è stato sviluppato in Italia

e all’esterno, qualche altro bel modello. Sentinel2:

e un Ariane

• continua -

[Argonauta]

invidia stratosferica, anzi orbitale ma che dico … ROBA MARZIANA

… bellissime foto

[IK1ODO]

Grazie Argonauta, ne ho ancora tante… anzi, il meglio deve ancora venire ma mi prendo una pausa

[IK1ODO]

La fiera degli elettronici: il simulatore avionico di Gaia (Gaia AVM), in scala 1:1. Gaia è GRANDE!
Il sistema replica quasi completamente il satellite, meno i thrusters, e con qualche ridondanza in meno. Assolutamente un’opera d’arte di cablaggio.

I rack sul fondo contengono alimentatori, computers, interfacce. La complessità, anche per gli addetti ai lavori, è notevole.

Il cervello di Gaia

e l’alimentatore (controller delle alimentazioni)

Il boss del quartiere

Il microfono NON serve per parlare con il satellite

• continua -

[Luca]

Uff, che posto noiosissimo…

Scherzo Marco! Aspetto altre chicche!

[Maxi]

Invidia… tanta… continua…

[Mark_Watney]

Belllisime foto. Grazie per questa gita virtuale che ci hai permesso

[corrado475]

Wow, che dire stupendo! Grazie mille per aver condiviso le foto.

Buona domenica

[robmastri]

Le immagini trasmesse da MarCO B sono sempre di grande qualità!
Ne attendiamo tante altre, Grazie! Ci sembra quasi di essere stati là.

[Ritberger]

Grazie per il report!

[Spacewalker]

Grazie Marco … pare di essere lì …

[IK1ODO]

Grazie Marco … pare di essere lì …

Beh, l’intenzione è quella

Altra serie di foto. Il simulatore (modello ingegneristico) di Bepi Colombo, purtroppo solo dalla vetrina.

e questo “coso” è il motore a ioni

C’è anche Rosetta “boxed”, sfortunatamente in cattive condizioni di luce

mezzo-selfie-nella-vetrina

• continua -

[amoroso]

C’è anche Rosetta “boxed”, sfortunatamente in cattive condizioni di luce

Visto che usi una fotocamera tradizionale c’è un trucco per fare sparire i riflessi che forse già conosci.

Fai in modo che l’anello anteriore dell’obiettivo tocchi il vetro. Il modo in cui la meccanica dell’obiettivo è montata dovrebbe lasciare un po’ di spazio fra il vetro della vetrina e la lente esterna dell’obiettivo, così che non ci sia contatto e quindi rischio di graffi.

In questo caso però, visto che sei molto vicino, ti serve probabilmente un grandangolo.

[IK1ODO]

Continuando il tour, la sala di controllo di Integral, XMM e Gaia.

Situazione dei passaggi di Gaia. Prossimi passaggi, meteo e status nelle tre stazioni di TTC, prossime attività a bordo e un’occhiata all’attività solare (ovvero flusso raggi X dai GOES, inesistente)

Uno dei tanti pannelli di telemetria di Gaia, inattivo in quanto non c’era un passaggio in corso, ma Marco mi ha spiegato l’architettura dei sistemi di controllo, e come sta evolvendo.

il direttore dell’orchestra

Stato del sensore di Sole e dello stellar tracker di Gaia, parte dell’AOCS (Attitude & Orbit Control System)

routine su XMM

il desk di Integral

quello di XMM

e Gaia, ovviamente

dove finalmente mi hanno promosso! (giuro che non è colpa mia se Gaia ora è tumbling-out-of control)

Per finire, il team alle spalle degli spacon: Ran (ingegnere sottosistema termico ed elettrico), io, Lukasz (ingegnere sistemi di automazione), Edmund (ingegnere del Payload), Marco (Spacecraft Analyst), Julia (YGT). Thanks guys!

• continua -

[IK1ODO]

In questo caso però, visto che sei molto vicino, ti serve probabilmente un grandangolo.

Paolo, ero alla focale minima, ma se andavo contro il vetro non avevo apertura di campo ho cercato di fare ombra con la mano, ma è difficile.

[IK1ODO]

Per finire, qualche foto esterna. Le antenne HF dell’ESOC Radio Club, una multibanda ed un classico dipolo, sul tetto del parcheggio:

La nuova antenna di tracking di ESOC SMILE (Special Mission Infrastructure Lab Environment), una 3.7 metri in banda S e X, con radome

e il laghetto delle papere

Fine della visita, davvero eccellente. Grazie ancora a Marco e colleghi per la cortesia e disponibilità. Spero di avervi fatto respirare un po’ di aria di operazione di satelliti!

[denny74]

Complimenti per il giro e grazie per aver condiviso

[AJ1]

Grande Marco, la prossima volta ci sono anche io

[IK1ODO]

Grande Marco, la prossima volta ci sono anche io

magari, se Marco organizza una cosa che discutevamo venerdì… chissà
