ISS Visual Reference Guide + EVA future

Russian Orbital Segment

4 Mi Piace

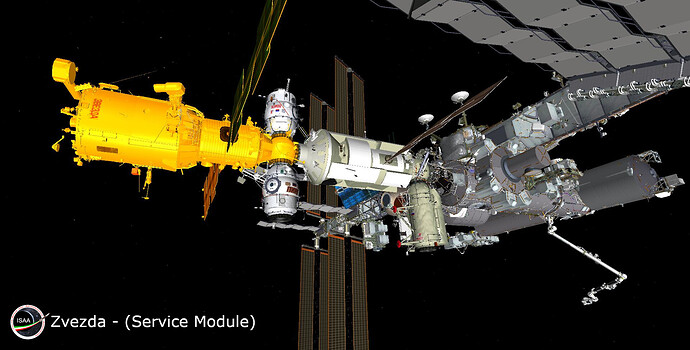

Zvezda - (Service Module)

4 Mi Piace

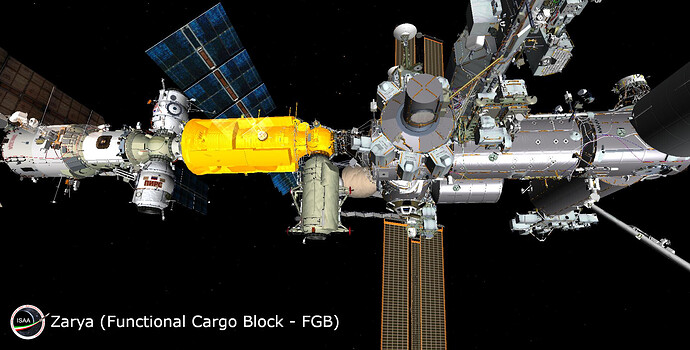

Zarya (Functional Cargo Block - Funktsional’no-Gruzovoy Blok FGB)

4 Mi Piace

MLM (Multipurpose Logistic Laboratory) - Nauka

4 Mi Piace

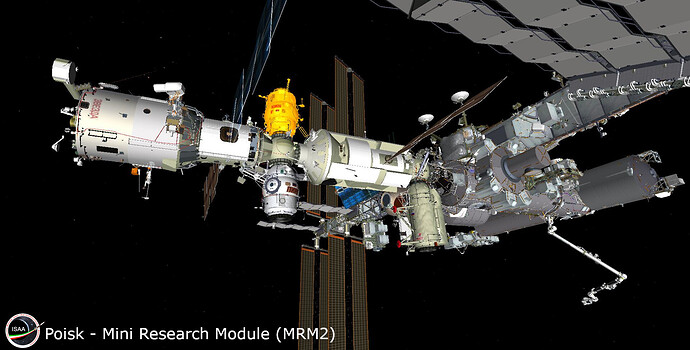

Poisk - (Mini Research Module MRM2)

4 Mi Piace

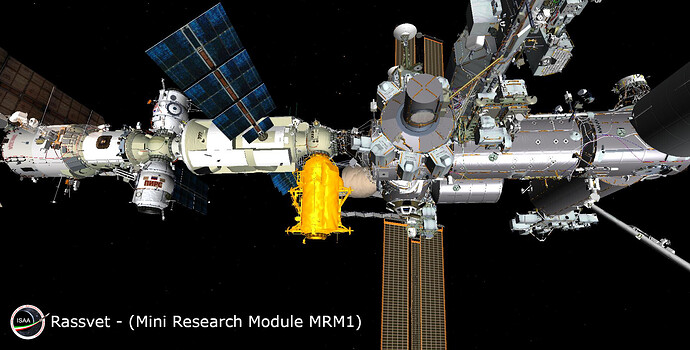

Rassvet - (Mini Research Module MRM1)

4 Mi Piace

(ESP external stowage platform - ELC ExPRESS Logistic Carrier) panoramica

Approfondimento su ELC e ESP

4 Mi Piace

5 Mi Piace

In attesa dei dettagli per la prossima US EVA 78 (sostituzione antenna high gain)…

Prima occhiata alla bozza rilasciata per la EVA 78.

L’antenna SASA da sostituire sarà quella sul Truss P1. Verrà sostituita da quella di ricambio già presente sull’ELC3 (all’altezza del truss P3). Canadarm2 verrà impiegato per scorrazzare EV1 tra le due postazioni.

(quando vedete la risoluzione brutta, è perché sono fuori casa)

3 Mi Piace

Canadarm2 (all working stations)

Special Purpose Dexterous Manipulator (Dextre)

Approfondimento su Canadarm2 (e altri bracci robotici/meccanici della ISS)

Portelli di attracco lato ROS

Portelli di attracco lato USOS

Mappa telecamere esterne
